上周日割草快完成任务时发现电动割草机开始冒烟,然后割起来乏力,释放开关后再启动时完全不工作了,初步判断是某器件短路烧坏。打开检查后发现是桥式整流器(Bridge Rectifier)被击穿,其中的一只脚已经被融掉。查网上且不说高级的多少钱,即使最便宜的电动割草机也要200多,本着新三年旧三年缝缝补补又三年的精神,决定自己试着修理看看,实在不行明年再买新的。
网上查到的桥式整流器从3.95到58元不等,我不习惯网购,而且查到在多伦多有几家实体电子器件店有类似产品,最便宜的税前才6.95加元,于是决定先去买一个回来试试。今早按图索骥找到店铺买了一个,回家换上后就能正常工作了。

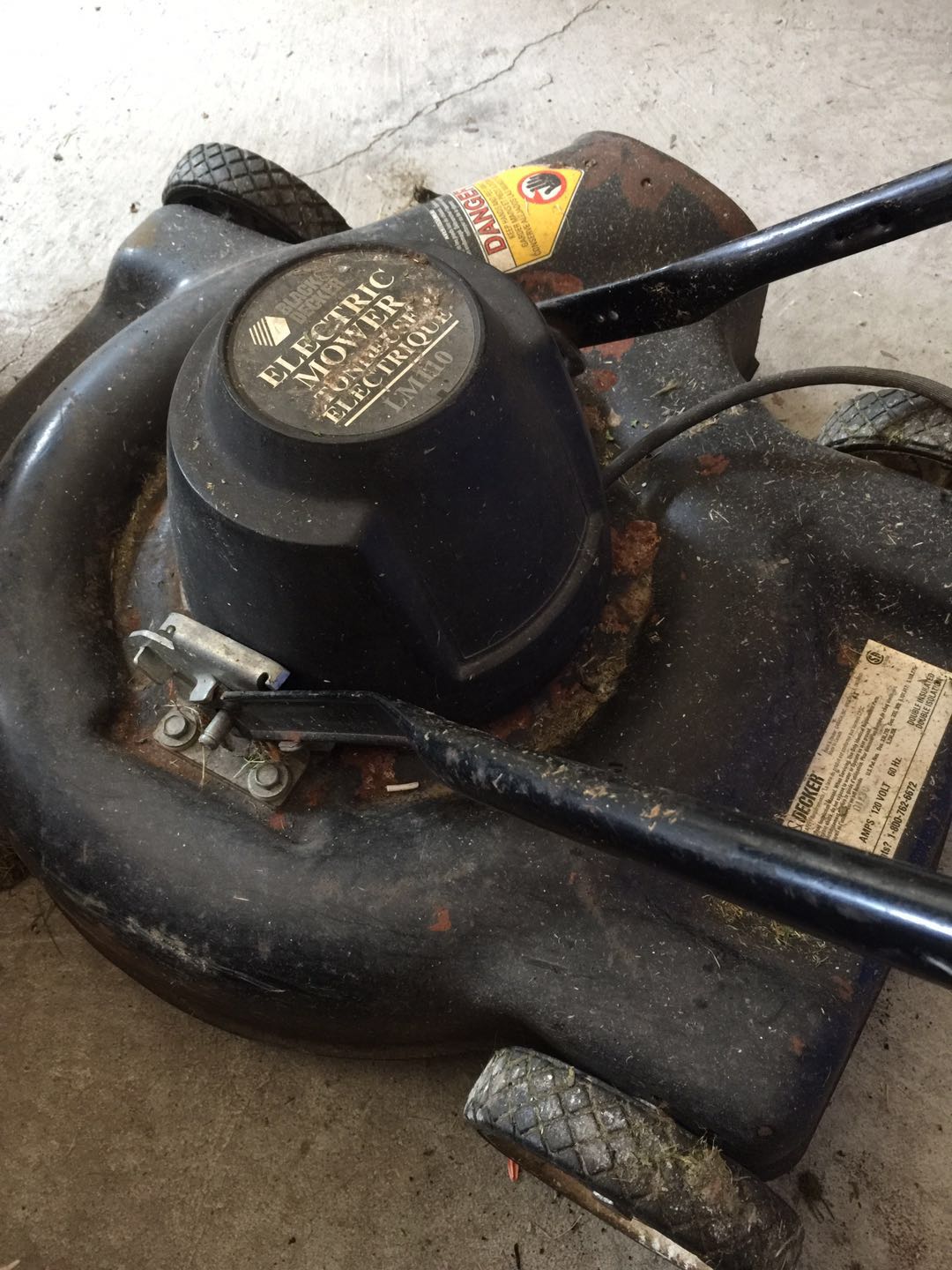

1. 用了二十年的老式电动割草机

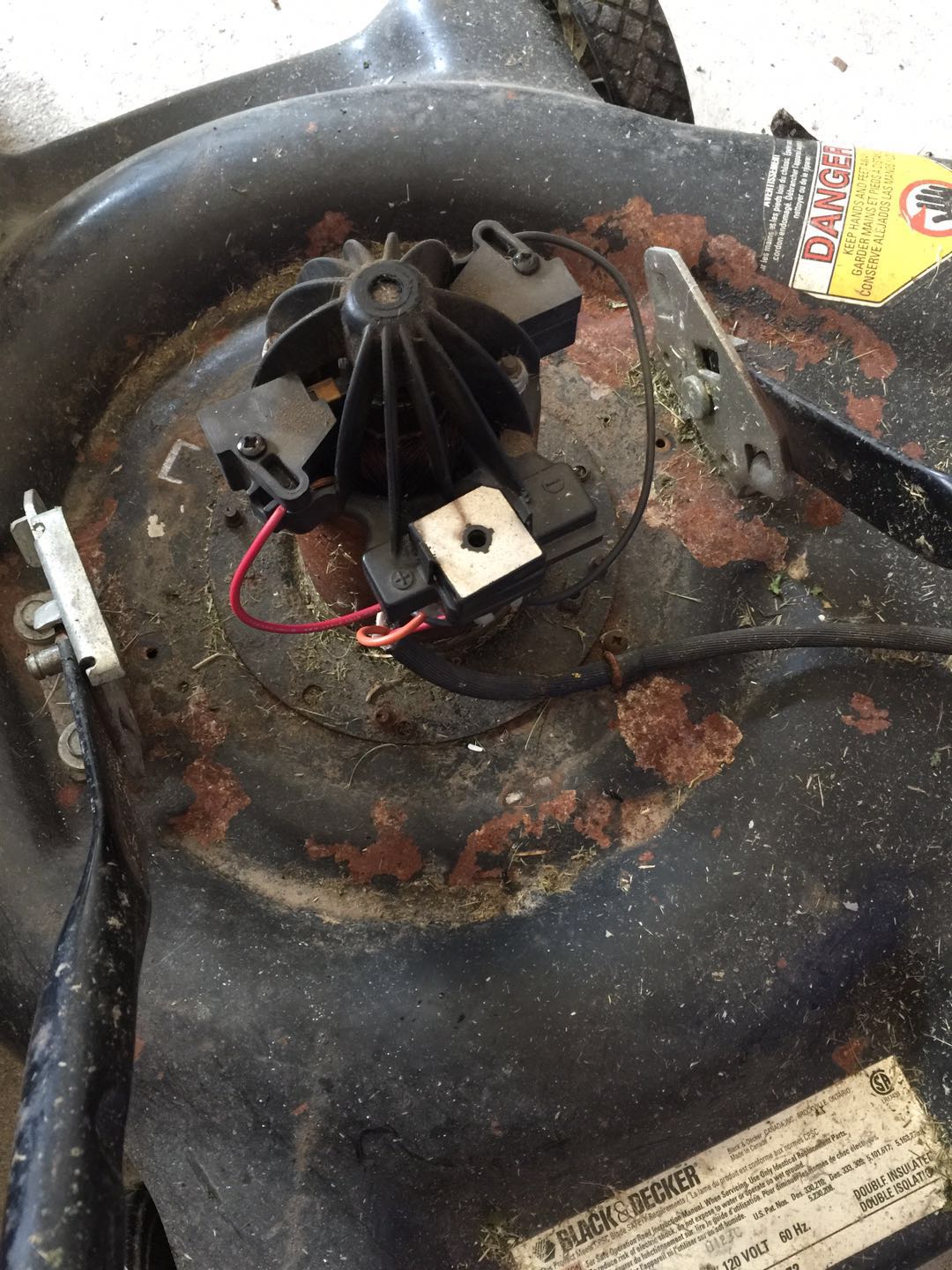

2. 打开机罩后发现里面都是碎草,应该是有湿草导致局部短路而出现故障。下图是卸掉机罩并清理碎草屑后的照片。

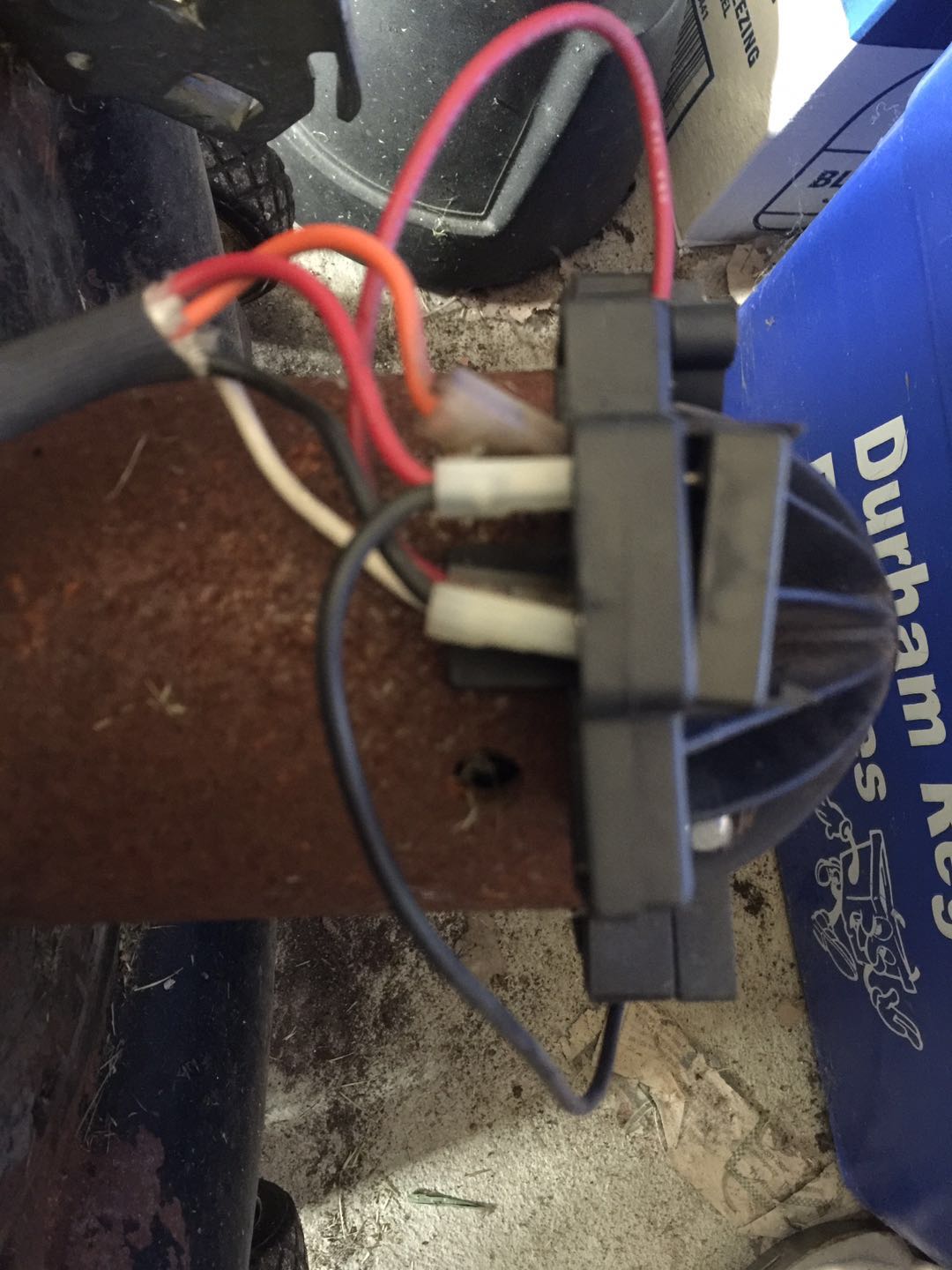

3. 取下上图中银色的方形电子元件前先拍个照,方便以后换新件时可以参考别把线接错了。

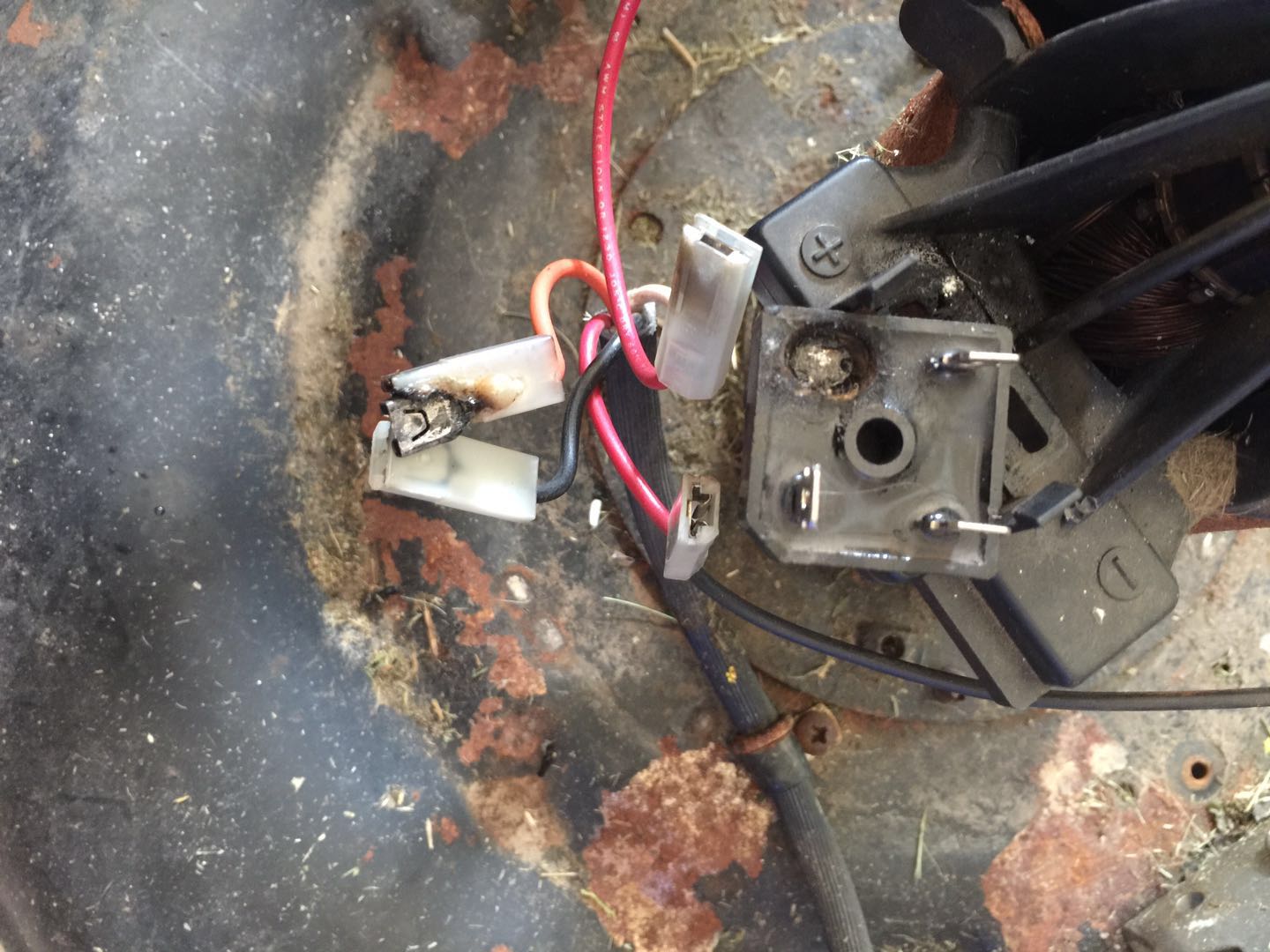

4. 取下那个元件后就发现一个脚已经融断;接口插头也已烧坏,但应该还能用。

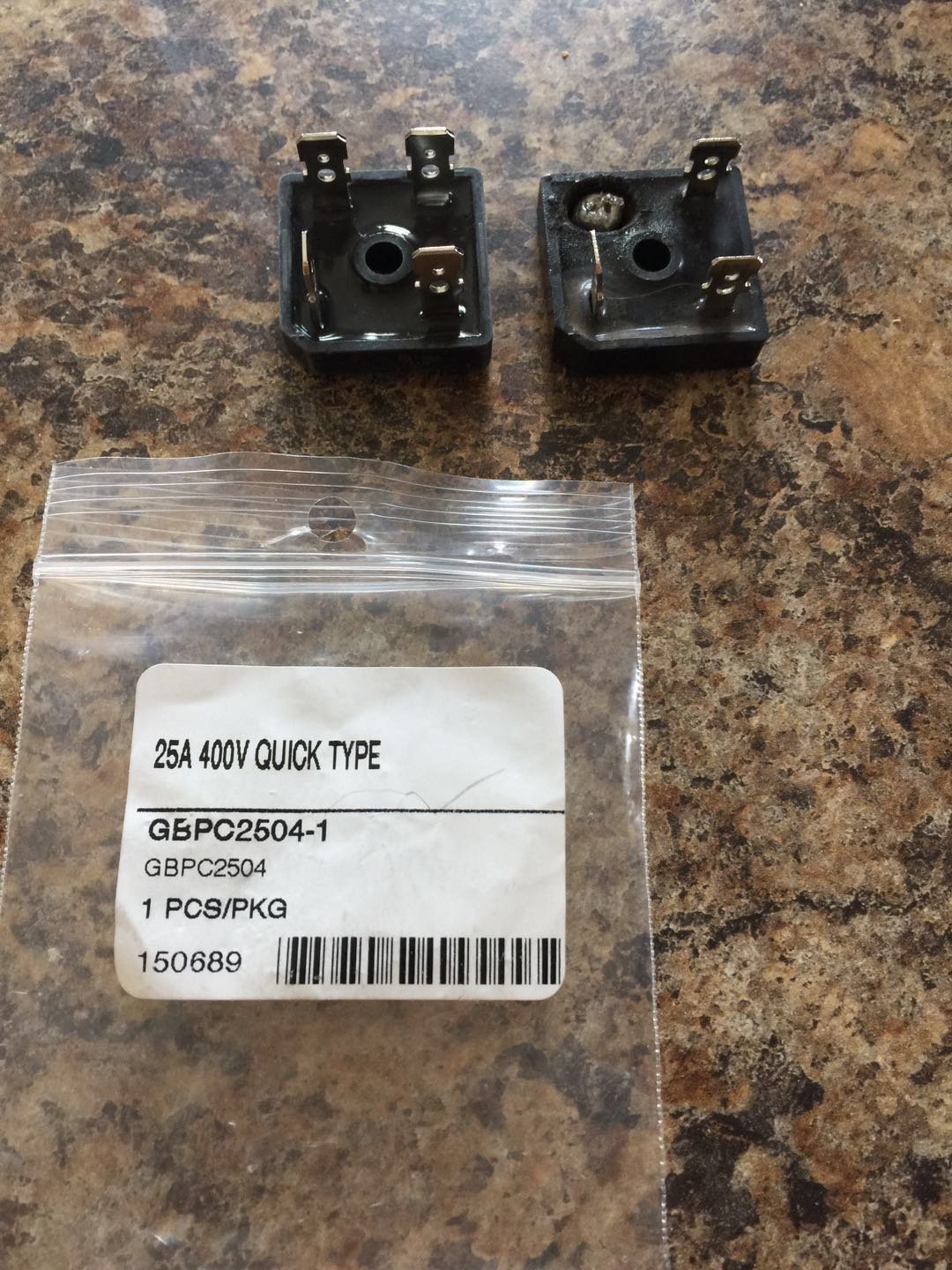

5. 新旧桥式整流器合影。桥式整流器的作用是利用二极管单向导电的原理,将四个组成一个桥式电路,达到使交流电变直流电的目的。
6. 不考虑时间及来回油耗,电器元件税后价格不到8加元。之后再去某华人超市购物,回到家依然没耽误抢签活动。
