为什么苏-27尾翼翼尖要斜切一刀
[打印本页]
作者:
晨枫
时间:
昨天 12:59
标题:
为什么苏-27尾翼翼尖要斜切一刀
本帖最后由 晨枫 于 2026-9-17 23:02 编辑
7 E) p/ t4 o# T0 f+ n
1 M% J. o9 s, H
5 z! h U- v Q
苏-27的平尾翼尖斜切一刀
. r" G" F. }- S7 o; v* W, f
0 w' m- J+ Z1 V1 k
) p& Y% R1 W' A4 u) V) L
垂尾翼尖也是一样
1 `, V' O. m, r) R* P+ }( d% ]
: w4 N% C% F8 }' v- h
) Z T6 V% v3 F9 `6 u6 D% f' A
米格-29也一样
! B' |3 z/ z$ K
& E2 d" C. Q- F2 }5 J
有人把这看做隐身用的锯齿，这是看走眼了。苏-27和米格-29设计的时候，还不知道有隐身这一说呢。斜切这一刀是防颤振的。
, w# b5 s- Q7 G' ?# l
+ u# Q6 f ~( R
颤振是机翼形状结构的气动弹性现象。
+ D% b1 ?7 s5 P f- u% V0 [8 X7 h
# o) W" g" K+ Z9 }9 L' M
机翼（或者尾翼）不是刚性的，一定是弹性的，只是有多弹性而已。既然有弹性，就不只在一个方向上有弹性。具体来说，在气动力的作用下，会以翼根为支点发生上下的弹性震动（弯折运动），也会以机翼结构中轴为支点发生前后的弹性扭转（扭转运动）。两个方向的运动都有固有频率。一旦两个频率重合，就会发生共振，幅度和强度越来越大，最终导致结构损坏。
) |, a/ ]& @' P
5 N7 q0 d. |( u
机翼和尾翼都有颤振问题，必须避免。
h& a( w, g2 N
2 T6 [& a' k3 k" X3 h0 m- M2 T
翼尖斜切一刀后，有效翼展有所缩短，弯折运动的频率会提高，但扭转运动的频率大体不变。这样就错开了两个固有频率，避免了颤振问题。代价是尖锐的翼尖引起翼尖涡流，产生额外阻力。
: } k/ ^7 W1 u4 _7 `3 E
4 l: V# @" I: S( O7 ?" w
另一个常见的做法是翼尖配重，降低弯折运动的频率，也错开共振频率。苏-27、F-16、F-18的翼尖导弹挂架就兼做配重的作用。
9 l' E* H3 Y5 ?) O! K
0 e* l. ~% [- n

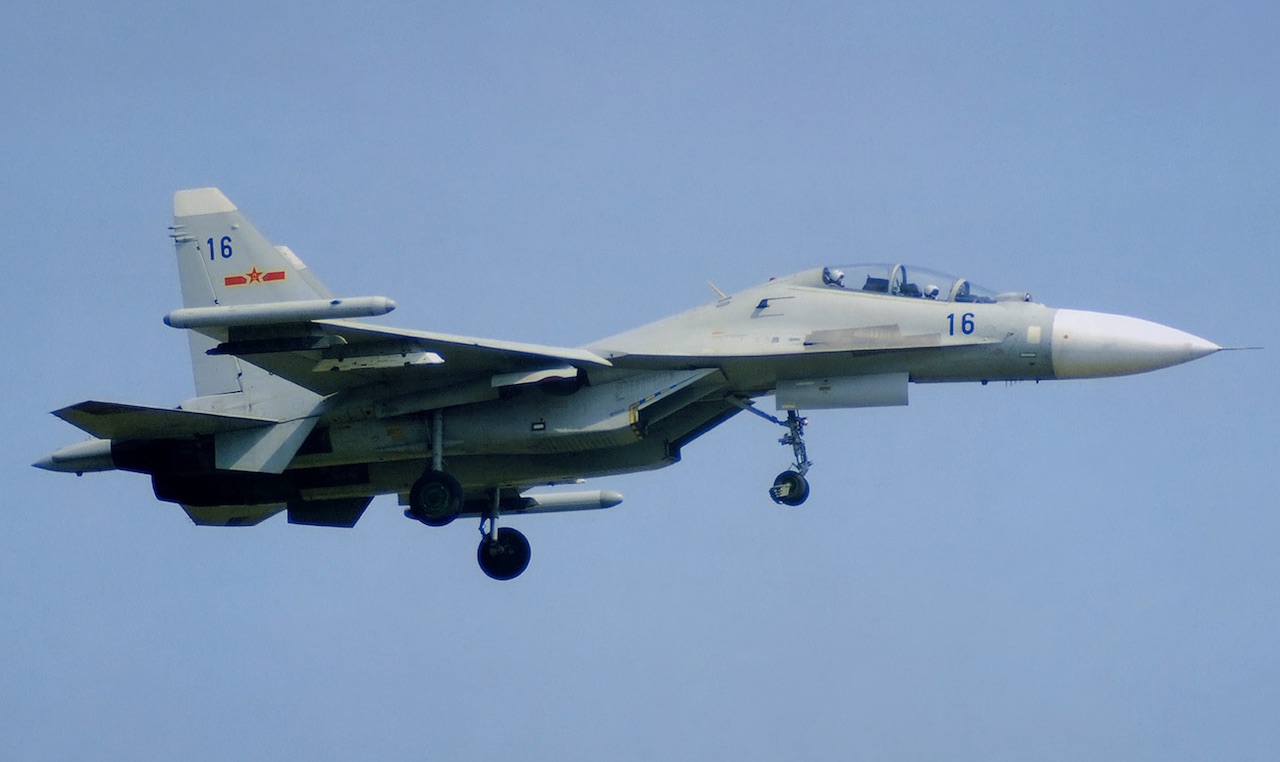

更加豪横的做法是提高结构刚度，根本改变震动特性，把颤振极限提高到正常飞行包线之外。苏-30MKK的平尾保留了切尖，但垂尾加高了，还是“平顶”，这是结构加强后才能做到的。
$ u( E; w: h& R1 C
$ S7 X! I j2 t/ f) A* ^
' n* D+ Z8 h1 F* k) V
) {- b- C) b9 a6 G, ]) V& i
歼-35的垂尾、F-22的平尾翼尖也有切角，只是在后缘切掉一个小角，防颤振的作用还是相似的。
U3 q) V8 A! h& g3 u# x- H
7 D, f% [& u! v8 N' ?
尖锐的翼尖在超音速时产生锥形激波，向后斜切把空间“腾给”激波锥，降低避免额外阻力和激波对结构的应力。另一个办法是将翼尖前缘圆钝化，米格-29的机翼就是这样处理的。
作者:
蓦然回首
时间:
昨天 23:50
不是为了当巴伦支海手术刀使的啊
作者:
晨枫
时间:
13 小时前
蓦然回首 发表于 2026-9-18 09:50
! [; k/ E, D" Q5 b
不是为了当巴伦支海手术刀使的啊
) }9 @7 M0 u: c% V
哈，不是。
