端射天线值得重视
[打印本页]
作者:
晨枫
时间:
2026-2-9 05:58
标题:
端射天线值得重视
% L% p/ q! M5 `* `
7 Y" U/ |! b j3 A& s
E-7预警机在澳大利亚、英国、土耳其、韩国等地已经投入使用，在美国则上上下下，眼下起死回生了，但再死一回也不必惊讶。
/ D9 j4 k0 C* I. E
3 I6 j, J3 O2 X: \ i
$ a8 R4 A2 J3 T$ a
4 ^; N; v$ [7 P0 Q/ ?

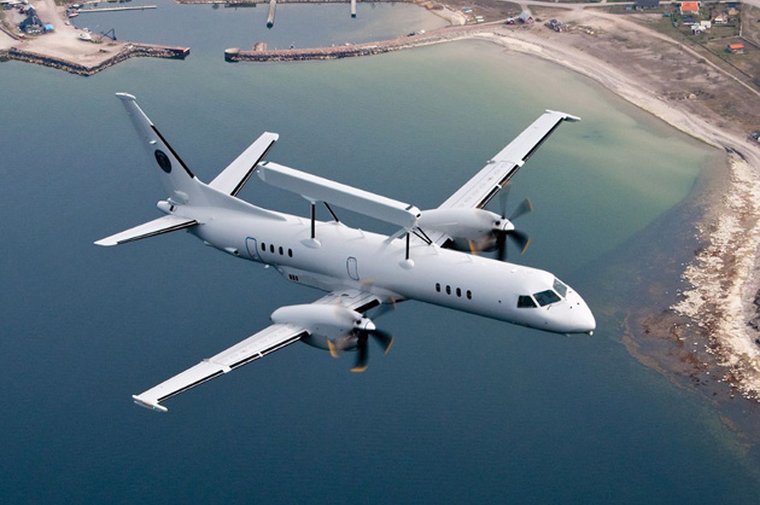

在雷达设计方面，E-7的“挤扁蘑菇”和萨博“爱立眼”的“平衡木”有明显的传承关系，最主要的差别在于“蘑菇盖”。也正因为“蘑菇盖”，E-7具有全向监视能力，而“爱立眼”只有两侧监视能力，后者显然不大够。
- q$ u7 ?2 m: ^- ?5 D w
" d3 W2 l6 Y1 }5 K8 U1 u3 b! y
2 d5 j. R% l. K! i# T
) J8 E; _- g5 a1 u5 r. [
E-7的雷达的侧视能力容易理解，“蘑菇根”提供很大的侧里面，这是理想的安装主动相控阵雷达“大板子”的地方。不好理解的是“蘑菇盖”如何提供前后视界。
6 R7 u$ o2 m& p* M5 _
) E# X2 N5 |3 R, k: ^$ s4 d
“蘑菇盖”有7度前倾角，但这是补偿巡航时机体的自然上扬用的。也就是说，在巡航时，机体有7度上扬角，用来提供一点升力。这是“蘑菇盖”就是水平的。
0 _8 H- `. V/ ]/ n
7 H- f0 V9 E' l# y0 N1 c! L
也就是说，从对雷达（尤其是平板式的相控阵雷达）的常规理解出发，“蘑菇盖”的前后向视界只有“平板”的边缘，根本不够用来提供足够的雷达天线口径。但E-7的360度雷达视界是均匀的，并没有明显的前后“近视”。这是由于“蘑菇盖”里使用了端射天线。
+ H2 ]* }/ ^) u4 V. d
" E( q6 o' @0 W5 i+ n
, ]9 L5 U' E U, N+ y1 C# g
D! ^& H8 |# Z# [4 @; u7 j
一般理解中的相控阵雷达是平板形式的，典型的就像“伯克”级驱逐舰上的“宙斯盾”雷达。这是典型的侧射天线，收发单元平面展开，波束发射和接收方向与平面垂直。当然，在相控阵的电控下，波束容许偏离垂直，一般不超过正负60度，进一步偏离的话，增益、噪声什么的都还是急剧恶化。
! Z4 W4 }: J& N" I: v. P0 O
) A3 i$ e# w) @, Q
0 Y) ]$ \- _- i1 s# ?4 A
端射（上）vs 侧射（下）
% G3 j/ j4 ~4 X0 Z; g, h
6 i7 V" }2 v0 n. T
端射天线（end fire array）则不同，收发单元从前到后一字排开，波束发射和接收方向沿着中轴线。当然，在相控阵的电控下，波束容许偏离轴线，一般也不超过正负60度。
8 M9 d2 T& b' h$ ?' i
! Y, \ S/ `2 P/ g- k
因此，端射天线的口径由天线的长度而不是面积决定，当然宽度需要满足1/4波长的条件，再小就不行了。
; V$ J- G- x6 C6 n3 d+ F; u) [+ E& H
/ @$ Z# e$ r/ p m; k$ {
端射天线的方向性特别好，波束窄，常见的八木天线（鱼骨天线）就是一种端射天线，当然，用于看电视的时候，只收不发。这也是信号不好的时候，转动方向常常可以改善接收，因为天气可能改变信号路径，方向性强的特点这时就显示出来了。
+ J( k3 N7 p) I; W
) j" q7 L @, T1 K+ h. {7 K r* H
用于预警机雷达时，“蘑菇盖”就用上了端射天线，解决了不用大盘时怎么解决前后探测的问题。
q( O0 ~; b" Q: Z; ~
x' }( j9 d& i0 m. y
从这里，还可以发挥一下，更加彻底地改变预警机设计，索性取消机背的“大蘑菇”，将端射天线整合到机翼离，作为侧向雷达，并与机体上下表面整合，作为前后向探测。这可以达到最大限度的气动保形，降低阻力，也降低飞控难题。
' O# u$ q' s+ ~3 m) D- q% D; d8 [
* H1 ]$ d3 u& D( y1 K8 C2 x
在理论上，甚至可以和无尾飞翼相整合。
8 r" Y; L8 G; @$ A. @* s
# k0 u) {% G t8 \. X
$ \+ x3 a) w1 N) ^! a, \
( d# [0 g7 f# J, c5 E A) v
像彩虹-7这样的无尾飞翼，如果外翼段用于侧向的端射天线，内翼段用于前后向的端射天线，不大的无尾飞翼就可以在尺寸上可以提供相当大的雷达孔径的空间，接下来的问题当然就是机上发电能力和数据处理能力。但这是“甜蜜的烦恼”，比没地方装雷达天线要好得多。
6 R, s3 m6 E% R
, U7 l8 O& \8 P
无尾飞翼预警机对上舰可能有特别的好处。空警600和E-2D在外观上高度相像，是因为这已经在上舰的翼展和高度限制下进行了极端优化。但无尾飞翼化后，高度不再是问题，只要翼展符合舰上运作的限制，设计自由度就大大放宽。与空警600的常规布局相比，无尾飞翼更加适合高空长航时，这对预警机很有用。
- V0 [) e/ R3 j: y# K- I6 F
9 r5 T" A: R! C7 J# c& F9 n
无尾飞翼的升阻比高，有利于上舰。陆地使用取消了翼展限制，更加有利于高空长航时。
